Calderas

En términos sencillos, una caldera es un recipiente cerrado diseñado para calentar agua hasta transformarla en vapor a alta presión. Este vapor funciona como el «motor térmico» que hace posible una enorme cantidad de procesos diarios: desde el planchado masivo de ropa en una maquila, hasta la cocción de alimentos que compramos en el supermercado o el vulcanizado de llantas.

En el mundo de la producción y la manufactura, el calor es una de las herramientas más potentes que existen. La forma más eficiente que tiene la industria para generar y transportar ese calor a gran escala es a través del vapor de agua, y aquí es donde entran las calderas industriales.

Dependiendo del espacio disponible, la potencia necesaria y el tipo de combustible que sea más económico para el negocio, el mercado industrial se divide principalmente en dos grandes familias de diseños.

Tamaño de calderas tipo vertical

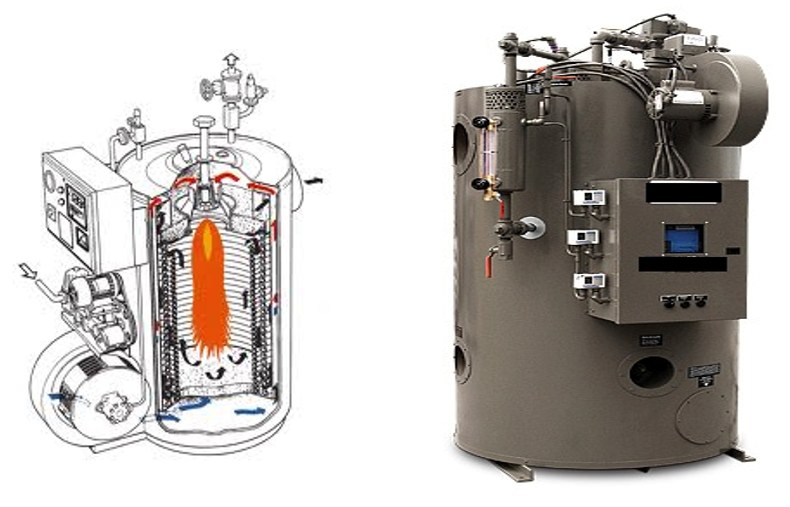

Los tamaños de caldera en tipo vertical hay de 5 HP hasta de 80 HP (HP = caballos de fuerza, medida de potencia). Por lo regular estas calderas utilizan el diésel como combustible. A continuación, una fotografía donde se ilustra una caldera Fulton de 30 HP.

Los tamaños que hay en el mercado de este tipo de calderas son:

• Boiler 15 HP
• Boiler 20 HP
• Boiler 30 HP
• Boiler 50 HP
• Boiler 60 HP
• Boiler 80 HP

El tamaño de estas calderas está regulado a 80 HP como máximo y utilizan diésel como combustible. Si fuesen de mayor tamaño ya no serían económicas.

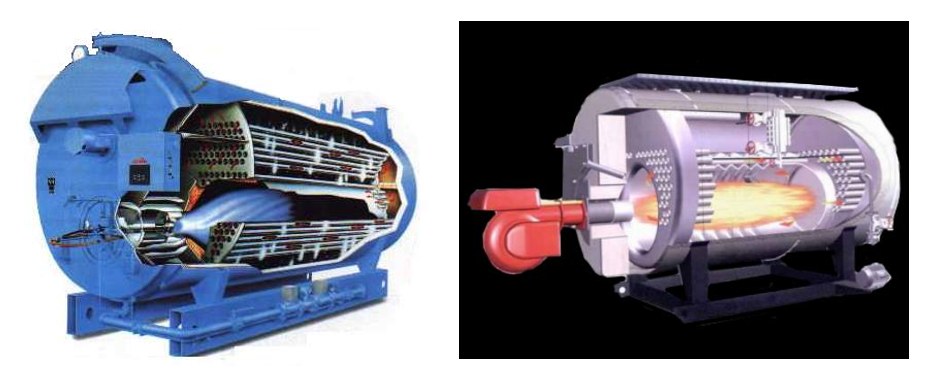

Calderas horizontales

Los tamaños de caldera en tipo horizontal hay desde 20 HP hasta de 1000 HP (HP = caballos de fuerza, medida de potencia). Estas calderas utilizan el bunker por lo general, aunque hay algunas que utilizan diésel, pero estas son las menores de 100 HP.

El uso que se les da a la mayor parte en Guatemala de estos equipos es para:

• Maquila: proceso de planchado en prendas de vestir.
• Alimentos: empresas pequeñas y medianas que utilizan el vapor como medio de cocimiento en los diferentes procesos de la producción de alimentos.
• Industria en general: reencauchado de llantas de automóviles, fabricación de cajas de cartón, tintorerías, lavanderías, fábricas de producción de hilos, tenerías, baños de vapor, etc.

Partes principales de una caldera (en forma general)

• Cuerpo de la caldera
• Cámara de agua de la caldera
• Cámara de fuego de la caldera
• Nivel
• Quemador
• Panel de control eléctrico
• Válvulas de seguridad
• Válvulas de purga (nivel y fondo)
• Tortugas de cámara de agua
• Tortugas de cámara de fuego
• Manómetros
• Entrada de agua
• Tubería de purga

Accesorios de la caldera

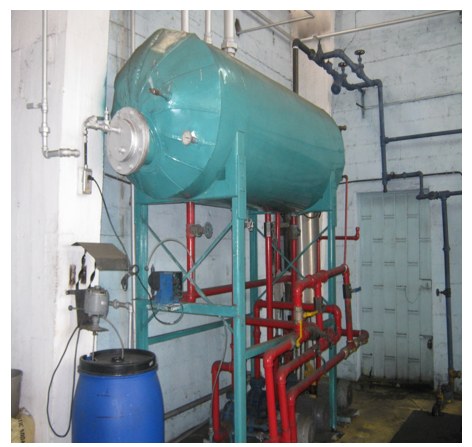

• Tanque de alimentación de agua
• Tanque de alimentación de diésel
• Bomba de agua
• Tubería
• Cheques
• Llaves de paso

Recomendaciones para el área de instalación de una caldera

El diseño y la adecuación del cuarto de calderas son factores críticos para garantizar la continuidad operativa, la eficiencia energética y la seguridad del personal en un sistema de producción. Un espacio correctamente planificado no solo facilita las labores de mantenimiento predictivo y correctivo, sino que minimiza los riesgos inherentes a la alta presión y temperatura. A continuación, se establecen los requerimientos técnicos mínimos operacionales y de seguridad que debe cumplir el área de instalación:

• Suministro de agua: garantizar un caudal y presión óptimos para la alimentación constante de la caldera. Se recomienda instalar una toma de agua adicional para la conexión de mangueras de limpieza. La línea de alimentación principal debe contar con una válvula de corte general en la entrada del cuarto para interrumpir el flujo en caso de emergencia o mantenimiento.
• Fuerza eléctrica: disponer de un suministro de energía eléctrica estable que cumpla con los niveles de voltaje, fases y potencia demandados por la caldera y sus equipos periféricos.
• Aire comprimido: contar con una línea de aire comprimido en el área, necesaria tanto para las tareas de limpieza del espacio como para el accionamiento de herramientas neumáticas durante los trabajos de mantenimiento.
• Ventilación: el cuarto de calderas requiere ventilación constante para asegurar el oxígeno necesario en el proceso de combustión y evitar la acumulación excesiva de calor y gases de escape. Esta puede implementarse mediante vanos/ventanas que permitan el libre flujo de aire o a través de un sistema de ventilación forzada.
• Iluminación: es un aspecto crítico para la seguridad y operación. Se debe combinar iluminación natural (lograda mediante ventanas y tragaluces en la techumbre) con iluminación artificial adecuada. Asimismo, es obligatorio instalar un sistema de iluminación de emergencia autónomo.
• Servicios sanitarios: se recomienda contar con una unidad de servicio sanitario que incluya lavamanos, regadera y pila. De no ser posible su construcción dentro del cuarto de calderas, debe ubicarse lo más próximo posible al área.
• Drenajes y purgas: las líneas de purga de fondo no deben descargarse directamente a la red de drenaje general debido a la alta presión y la presencia de lodos térmicos. Se requiere la construcción de un pozo de amortiguación o absorción (dimensiones sugeridas de 1 metro de diámetro por 2 metros de profundidad) para disipar la presión y enfriar el agua de purga de forma segura.
• Salidas de emergencia: el cuarto debe disponer de un mínimo de dos accesos independientes. Las puertas de emergencia deben abrirse obligatoriamente hacia afuera (en el sentido de la evacuación), estar plenamente identificadas y contar con mecanismos de apertura antipánico o de fácil manipulación.
• Extintores: toda el área de protección contra incendios debe estar señalizada e informada para su correcto uso. En la sala de calderas se instalará, como mínimo, un extintor portátil adecuado para los riesgos específicos del área.
• Dimensiones del cuarto: las medidas del inmueble deben cumplir estrictamente con los espacios físicos mínimos requeridos para el montaje y operación segura de los equipos.

Aspectos clave a considerar en el espacio físico

• El área asignada para el tanque de agua de alimentación.
• El espacio para el colector (manifold) de distribución de vapor.
• La huella física de la caldera.
• El área destinada al sistema suavizador de agua.
• El radio de giro y espacio libre mínimo para la apertura completa de las compuertas (delantera y trasera) de la caldera durante los mantenimientos.
• La altura libre necesaria para el tendido aéreo de las líneas de vapor y los retornos de condensado.
• La ubicación del pozo de purga.
• La pendiente o desnivel en el piso para evitar el estancamiento de agua.
• Los canales de drenaje perimetrales alrededor de la caldera.
• Los pasillos con las medidas mínimas normativas para el libre tránsito de personas, inspecciones ordinarias y reparaciones de accesorios.
• Un área libre de mantenimiento que permita, como mínimo, el paso y maniobra de un montacargas.
• Al menos una puerta de acceso principal debe tener unas dimensiones de 1.3 veces el ancho y la altura de la caldera.
• El espacio para casilleros (lockers) del personal.
• El área del baño.
• Alimentación de energía eléctrica (control y protecciones): se debe instalar un interruptor termo-magnético (breaker o disyuntor) general que permita desenergizar por completo el cuarto de calderas, equipado con su respectiva puesta a tierra física. Los tableros o cajas de interruptores deben ubicarse a una altura máxima de 1.50 metros respecto al nivel del suelo, y cada circuito debe estar plenamente rotulado e identificado señalando el equipo al que alimenta.

Mantenimiento de una caldera

El mantenimiento preventivo de una caldera es fundamental para garantizar una operación segura, eficiente y confiable. Además de prolongar la vida útil del equipo, un programa de mantenimiento adecuado contribuye a mantener la eficiencia en la transferencia de calor, reducir el consumo de combustible, minimizar las paradas no programadas y prevenir fallas que puedan comprometer la seguridad del personal y la continuidad de la producción. La frecuencia de las actividades de mantenimiento puede variar según las horas de operación, la calidad del agua de alimentación y las recomendaciones del fabricante; sin embargo, existen inspecciones y rutinas básicas que deben realizarse de forma periódica.

Recomendaciones para un mantenimiento efectivo

Cada día

• Purgar las columnas o llaves de nivel y realizar las purgas de fondo con la frecuencia recomendada por el asesor químico. La cantidad de purgas dependerá de la calidad del agua de alimentación y de la demanda de vapor del sistema.
• Dosificar los productos químicos en las cantidades recomendadas para mantener un adecuado acondicionamiento del agua y prevenir problemas de incrustación y corrosión.
• Verificar el nivel del tanque de combustible.
• Verificar el nivel del tanque de agua de alimentación, evitando que el sistema opere sin el suministro adecuado de agua.

Una vez al mes

• Inspeccionar y limpiar el quemador.
• Inspeccionar y limpiar el panel eléctrico.

Cada tres meses

• Limpiar la cámara de agua de la caldera y retirar los lodos acumulados en el fondo, los cuales no son eliminados mediante las purgas normales.
• Limpiar la cámara de combustión.
• Limpiar el tanque de agua de alimentación.
• Limpiar el controlador de nivel (McDonnell & Miller o equivalente).
• Limpiar los electrodos.
• Verificar el funcionamiento de las válvulas de purga de nivel y de fondo.
• Inspeccionar las válvulas check de la línea de alimentación de agua.
• Inspeccionar las válvulas check de la línea de purga.
• Revisar el estado de la tubería de alimentación de agua hacia la caldera.
• Verificar el funcionamiento de los controles eléctricos.
• Probar el funcionamiento de las válvulas de seguridad.
• Inspeccionar las líneas del sistema de alimentación de combustible (diésel o el combustible utilizado).
• Verificar la correcta operación y calibración de los manómetros.
